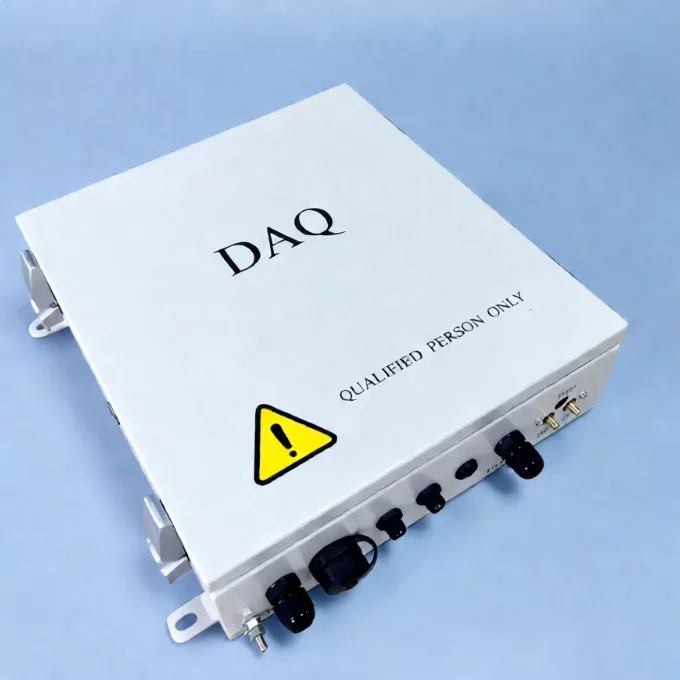

Солнечная фотоэлектрическая коммуникационная коробка

В сложных и меняющихся условиях окружающей среды сеть связи является основой стабильной работы солнечной электростанции и эффективной передачи данных.

Являясь основой системы связи предприятия, коммуникационный блок Solar PV, предлагаемый фабрикой Сучжоу Ruitai, обеспечивает мощную координацию между устройствами и облаком и оптимизированную базовую архитектуру для обеспечения надежной поддержки связи для крупномасштабных солнечных электростанций, помогая превратить каждый луч солнечного света в надежную прибыль.

Core Technology Breakthroughs

1. Надежная сеть и резервные каналы связи.

NCU поддерживает резервные проводные каналы, включая оптоволоконные и RS485, а также беспроводные каналы, такие как 5G и расширенный спектр со скачкообразной перестройкой частоты.

Переключение после единичного отказа завершается в течение 100 мс. Для связи RS485 используется шлейфовое подключение и экранированные кабели витой пары вместе с согласующими резисторами 120 Ом и заземляющим сопротивлением ≤4 Ом для уменьшения отражения сигнала и электромагнитных помех на физическом уровне.

2. Периферийные вычисления и обновления протоколов

Фильтрация и агрегирование данных на стороне периферии загружают только аномальные значения и агрегированные данные, сокращая ненужный трафик. Традиционные протоколы опроса постепенно заменяются протоколами IoT публикации и подписки, такими как MQTT.

В сочетании со специальным аппаратным ускорением ASIC время ответа на команды управления сокращается с секунд до миллисекунд.

3. Алгоритмы динамической защиты на основе искусственного интеллекта

NCU использует алгоритмы искусственного интеллекта, в том числе SuperTrack, для анализа данных о затенении и двустороннем освещении и постоянного улучшения производительности отслеживания.

Контролируя местные погодные условия каждые 0,5 секунды, он рассчитывает лучший угол отслеживания, чтобы улавливать больше солнечной энергии.

4. Двунаправленная адаптивная защита от ветра

NCU использует три пороговых значения скорости ветра, например 10 м/с, 12 м/с и 15 м/с, для регулировки положения трекера на основе скорости и направления ветра в реальном времени. Он может перемещать трекер по ветру или складывать его под безопасным углом 5°.

Когда скорость ветра остается на безопасном уровне, например, ≤8 м/с, в течение пяти минут, система автоматически возвращается в режим слежения.

Зачем крупным солнечным электростанциям нужен блок солнечной фотоэлектрической связи?

1. Lower O&M Costs

В NCU используется оборудование промышленного класса с диапазоном рабочих температур от -40°C до 85°C и степенью защиты IP65. Он предназначен для надежной работы при сильном ветре, песчаной мете и сильных электромагнитных помехах.

Периферийные вычисления позволяют быстрее принимать локальные решения, одновременно снижая требования к передаче данных и задержки в сети.

2. Отслеживание искусственного интеллекта для производства более высокой энергии

В качестве блока управления для отслеживания с помощью искусственного интеллекта NCU использует данные о погоде и фотоэлектрических строках в реальном времени, чтобы избежать затенения и рассчитать лучший угол отслеживания.

Это помогает улучшить общую выработку электроэнергии в условиях сложной местности и рассеянного освещения.

3. Proactive Asset Protection

NCU также работает как микрометеостанция и устройство защиты. Во время сильного ветра, сильного снегопада, града и других экстремальных погодных условий он автоматически активирует режимы защиты на уровне зоны, включая трехуровневую защиту от ветра и положения защиты от града под большим углом, чтобы помочь предотвратить повреждение фотоэлектрического модуля и деформацию трекера.

4. Многопротокольное подключение

NCU поддерживает более 200 основных протоколов связи, включая Modbus и IEC 104.

Он совместим с инверторами, метеостанциями и регистраторами данных различных марок, такими как Smart Logger, что обеспечивает унифицированную интеграцию мультибрендового оборудования.

Full Specifications Table

▷ Characteristic parameters

▷ Functional parameters

▷ General parameters

Reliable After-Sales Support

Интеллектуальный контроль и профилактическое обслуживание

Для раннего выявления потенциальных проблем используются инфракрасное сканирование с помощью дронов и периферийные вычисления для обнаружения устаревших кабелей и точек перегрева.

Искусственный интеллект контролирует ток, напряжение и состояние связи в режиме реального времени, чтобы обнаружить неисправности до того, как они усугубятся.

Прошивка OTA и плановое обслуживание

Обновления прошивки предоставляются каждые шесть месяцев для устранения уязвимостей программного обеспечения и улучшения алгоритмов.

Регулярные проверки включают коммуникационные порты, разъемы сетевых кабелей и модули молниезащиты.

Tiered Emergency Response

Если связь с NCU полностью потеряна при обычных солнечных условиях, персонал по эксплуатации и техническому обслуживанию может решить, следует ли переключиться на локальный автоматический режим или на фиксированный оптимальный угол наклона.

В экстремальных погодных условиях немедленно активируются аварийные процедуры для перемещения трекеров в безопасное положение с помощью ручного управления на месте или резервного канала связи.

FAQ

Вопрос: Как коммуникационный блок Solar PV работает со SCADA, обеспечивая интеллектуальную эксплуатацию и обслуживание?

Ответ: Выступая в качестве локального шлюза данных, Solar PV Communication Box загружает эксплуатационные данные оборудования в SCADA.

Этот процесс включает в себя: Мониторинг состояния оборудования → Анализ данных → Оповещения об аномалиях → Управление эксплуатацией и техническим обслуживанием.

Например, когда TCU обнаруживает аномалию отслеживания, данные загружаются в NCU, который затем передает их в SCADA для генерации предупреждения, что позволяет персоналу по эксплуатации и техническому обслуживанию выполнять удаленную диагностику.

Вопрос: Почему для крупномасштабных фотоэлектрических проектов требуется NCU вместо прямого подключения к TCU?

О: Прямое подключение ко всем TCU приведет к усложнению проводки связи, чрезмерному количеству сетевых узлов и затруднению обслуживания системы.

Использование NCU обеспечивает централизованное управление несколькими TCU, что приводит к более четкой структуре сети, более стабильной передаче данных и упрощению будущего расширения.

Вопрос: Требуется ли NCU регулярного обслуживания?

А: Да. Рекомендуемые задачи по техническому обслуживанию включают в себя:

1. Проверка состояния связи

2. Проверка журналов аварийных сигналов оборудования.

3. Проверка надежности проводки

4. Inspecting protective seals

5. Updating software versions

6. Резервное копирование параметров конфигурации.
