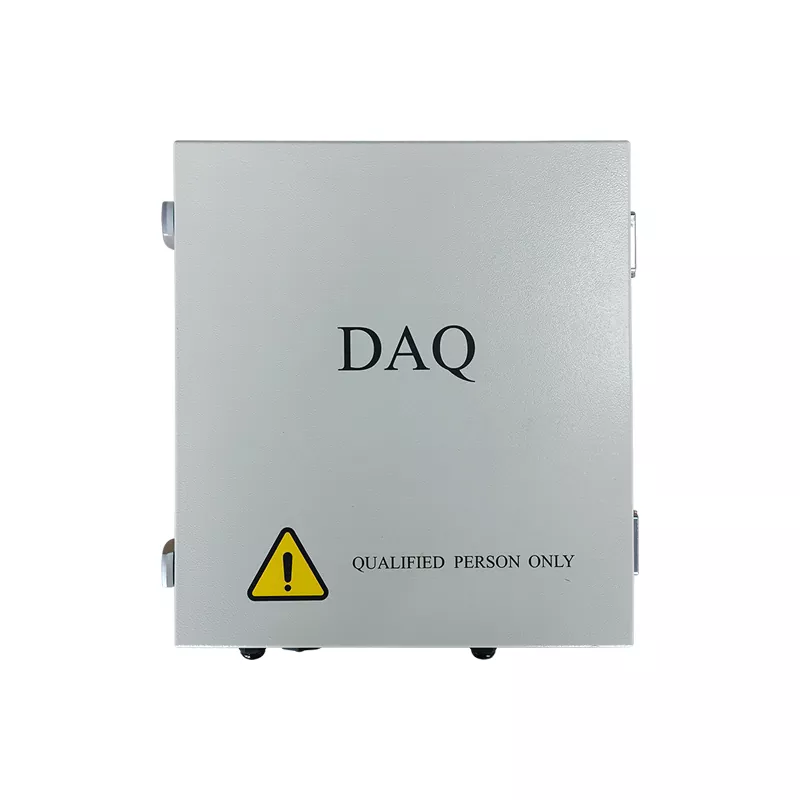

Интеллектуальный фотоэлектрический блок связи

Сучжоу Ruitai — надежная фабрика, которая может предложить интеллектуальную фотоэлектрическую коммуникационную коробку. Наши продукты серии NCU поддерживают высокоскоростную и стабильную передачу данных даже в суровых погодных условиях и в условиях сложных электромагнитных помех.

При интеграции с платформой Ruitai SCADA NCU поддерживает полностью автоматизированное удаленное управление и обслуживание. Это решение эффективно увеличивает мощность выработки электроэнергии и значительно снижает затраты на рабочую силу.

Как работает коммуникационный блок Suzhou Ruitai NCU?

1. Массовый сбор и преобразование данных (уровень подключения)

Физическое соединение:Выступая в качестве концентратора данных для всей электростанции, NCU соединяет сотни полевых устройств, включая блоки управления слежением (TCU), инверторы и станции мониторинга погоды.

Он поддерживает несколько интерфейсов связи, таких как RS485, ZigBee и Bluetooth, для установления физических связей со всем оборудованием.

Преобразование протокола:Устройства разных производителей (например, инверторы) используют разные протоколы связи, что создает барьеры совместимости. Оснащенный мощными встроенными модулями преобразования протоколов, NCU поддерживает основные протоколы, включая Modbus, TCP/IP и MQTT.

Он преобразует все виды гетерогенных промышленных сигналов в унифицированные стандартные форматы данных, обеспечивая плавный обмен данными между каждым подключенным устройством.

2. Edge Intelligence для управления в реальном времени (уровень вычислений и управления)

Интеллектуальное принятие решений с помощью ИИ:Это основная сила НКУ. Это не просто передатчик сигнала, а «мозг» с вычислительной мощностью.

Он объединяет передовые алгоритмы отслеживания и объединяет данные от встроенных датчиков, таких как скорость ветра и снеговая нагрузка, для расчета оптимального угла наклона солнечных панелей в режиме реального времени.

Ответ миллисекундного уровня:Благодаря возможностям периферийных вычислений NCU локально обрабатывает сложные вычисления и выдает команды управления в течение миллисекунд.

Он мгновенно отправляет команды управления на TCU, чтобы отрегулировать углы панели для максимальной отдачи энергии, устраняя задержки, вызванные облачной обработкой.

3. Стабильная и надежная информационная магистраль (уровень связи).

Помехоустойчивая передача:В сложных внешних электромагнитных условиях интеллектуальный фотоэлектрический коммуникационный блок обладает расширенными возможностями молниезащиты и защиты от помех, гарантируя быструю, безопасную и надежную передачу важных данных в облако или центральную систему мониторинга.

Бесперебойная непрерывность данных:В случае нестабильности сети возможности периферийных вычислений NCU обеспечивают локальную буферизацию данных.

После восстановления соединения данные автоматически синхронизируются, обеспечивая полную целостность без потерь.

4. Всепогодная защита системы (уровень защиты)

Точная калибровка:Система оснащена двойной калибровкой GPS для непрерывной корректировки позиционирования в режиме реального времени, обеспечивая высокоточное отслеживание солнечной активности и оптимальную производительность при любых условиях.

Надежная защита резервного копирования:В случае внезапного отключения электроэнергии встроенный ИБП легко возьмет на себя управление, поддерживая системы связи и управления в рабочем состоянии, обеспечивая при этом важные операции и критические данные.

Полная таблица технических характеристик

▷ Характеристические параметры

▷ Функциональные параметры

▷ Общие параметры

Как установить интеллектуальный фотоэлектрический коммуникационный блок?

1. Выбор места установки

Рекомендуемые места: внутри шкафа управления рядом с фотоэлектрической батареей, внутри коробки связи, в специальном шкафу для оборудования или на хорошо защищенной и защищенной открытой площадке.

Требования к месту установки:

① Избегайте мест с сильными помехами; держитесь подальше от мощных двигателей, высокочастотного оборудования и высоковольтных линий электропередачи.

② Место установки должно обеспечивать доступность для персонала, простоту подключения, видимость индикаторов состояния и удобство для будущего обслуживания.

③ Должен соответствовать требованиям по охране окружающей среды.

2. Установка устройства

В зависимости от конструкции проекта NCU может быть установлен в шкафу управления, на стене или в корпусе оборудования.

Шаги установки:

Шаг 1: Подтвердите место установки.

Шаг 2. Закрепите устройство с помощью болтов, монтажных кронштейнов и/или монтажных направляющих.

Шаг 3. Проверьте состояние установки, чтобы убедиться, что устройство установлено ровно и устойчиво, имеет достаточно места для проводки и имеет хорошие условия отвода тепла.

3. Подключение питания

Во время установки проверьте диапазон входного напряжения, полярность питания и требования к заземлению.

Соединения включают в себя вход питания, защитное заземление и молниезащиту.

Будьте осторожны, чтобы избежать обратной полярности, колебаний напряжения и работы без заземления. Ruitai предоставляет полные электрические схемы, руководства по установке и техническую документацию; мы также предлагаем онлайн-руководство или можем направить на объект инженеров с более чем пятилетним опытом работы.

4. Коммуникационная связь между NCU и TCU.

Ключевым этапом установки NCU является установление связи с TCU.

Типичное подключение: Система слежения → TCU → Кабель связи → NCU.

Убедитесь в правильности подключения линий связи, правильной конфигурации адреса устройства и согласованности параметров связи.

5. Соединение между NCU и системой SCADA.

После подключения полевого оборудования NCU необходимо интегрировать в систему мониторинга.

NCU → Ethernet/оптоволокно/сеть 4G → Платформа SCADA

Подключите и настройте конфигурацию сети, настройки IP-адреса и сопоставление точек данных, затем выполните тесты связи.

Часто задаваемые вопросы

Вопрос: Повлияют ли перебои в сети или электропитании на передачу данных и управление системой?

О: Система предназначена для обработки таких сценариев. Устройство оснащено встроенным резервным аккумулятором ИБП, который обеспечивает непрерывную работу даже при неожиданных перебоях в подаче электроэнергии. Кроме того, его возможности периферийных вычислений обеспечивают локальное кэширование данных и интеллектуальную синхронизацию.

Это обеспечивает стабильное выполнение команд и передачу данных даже во время периодических сбоев в работе сети. После восстановления подключения все данные автоматически синхронизируются с облаком, обеспечивая полную целостность данных.

Вопрос: Поддерживает ли этот интеллектуальный блок фотоэлектрической связи удаленный мониторинг и диагностику неисправностей?

О: Да, он полностью поддерживает мониторинг и удаленное управление в реальном времени. При интеграции с платформой SCADA или IoT компании Ruitai операторы могут легко контролировать производительность всего предприятия, не находясь на месте.

Система также обеспечивает удаленную диагностику, позволяя быстро выявлять и устранять проблемы, значительно сокращая количество сбоев связи и снижая общие затраты на эксплуатацию и техническое обслуживание.

Вопрос: Как это гарантирует, что солнечные панели всегда расположены под оптимальным углом для максимальной выработки энергии?

Ответ: NCU оснащен передовыми алгоритмами отслеживания на основе искусственного интеллекта и встроенными датчиками окружающей среды, включая обнаружение ветра и снега.

Он постоянно анализирует условия в режиме реального времени, чтобы разумно регулировать углы наклона панелей для оптимального выработки энергии. Кроме того, двойная калибровка GPS обеспечивает точную точность отслеживания, эффективно повышая общую эффективность выработки энергии в солнечной системе.

Вопрос: Сложна ли установка и настройка? Поддерживает ли он настройку мобильных устройств?

О: Процесс установки прост и эффективен. Помимо стандартной конфигурации на базе ПК, устройство также поддерживает настройку Bluetooth через мобильные устройства.

Во время установки и ввода в эксплуатацию на месте параметры можно быстро настроить с помощью смартфона с помощью маломощного соединения Bluetooth, что значительно повышает удобство и общую эффективность.
