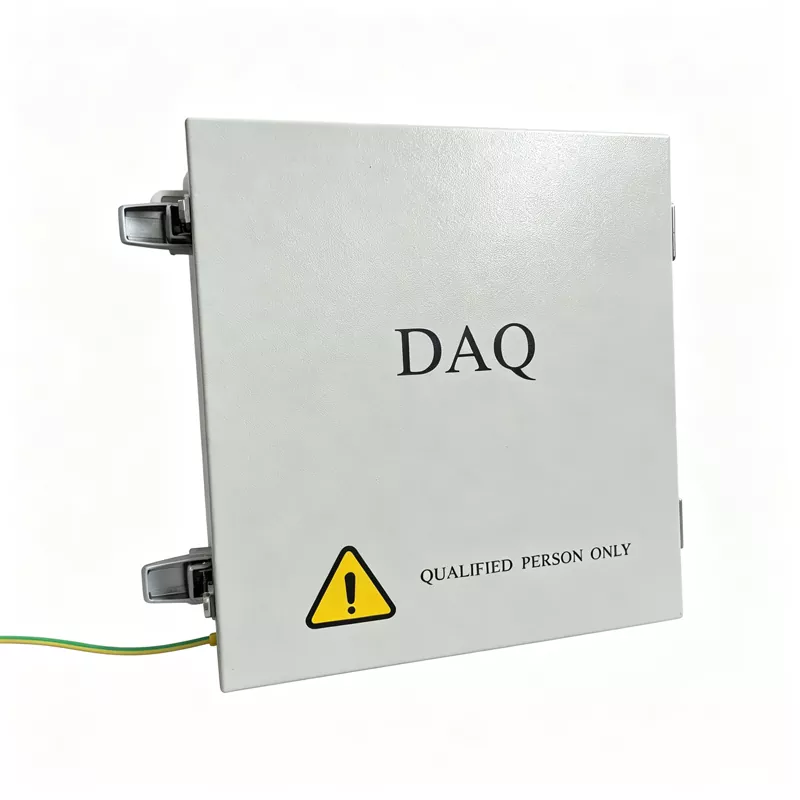

Фотоэлектрический блок связи

Ruitai — надежный производитель фотоэлектрических модулей связи, которые объединяют сбор данных на стороне устройства, периферийную обработку и облачную диспетчеризацию.

На уровне устройств преобразование протоколов промышленного уровня соединяет устаревшее оборудование с IP-сетями, помогая устранить разрозненность данных. На периферийном уровне локальное кэширование данных и интеллектуальная фильтрация снижают нагрузку на сеть.

В облаке централизованный сбор данных и интеллектуальный анализ поддерживают солнечную электростанцию, которая становится видимой, надежной, управляемой и контролируемой.

Архитектура продукта

1. Двойной источник питания и резервное питание.

Фотоэлектрический блок связи поддерживает источники питания как переменного, так и постоянного тока и включает в себя резервную литиевую батарею.

Если питание переменного тока прерывается, оно сохраняет основные функции связи и управления, помогая предотвратить потерю данных и прерывание команд.

2. Защита и изоляция промышленного уровня.

Чипы промышленного класса, изолированные цепи и корпус IP65 помогают защитить от электромагнитных помех, конденсации и экстремальных температур, снижая риск отказа или повреждения модуля связи в суровых условиях.

3. Безопасная зашифрованная связь

Аппаратное и программное шифрование, а также изоляция высокого и низкого напряжения помогают защитить команды управления от несанкционированного доступа или перехвата, а также поддерживают безопасное дистанционное управление солнечной электростанцией.

Полная таблица технических характеристик

▷ Характеристические параметры

▷ Функциональные параметры

▷ Общие параметры

Стандартизированное устранение неполадок и профилактическое обслуживание NCU

Для поддержки долгосрочной стабильной работы фотоэлектрического коммуникационного блока Ruitai мы предоставляем стандартизированную систему устранения неполадок и профилактического обслуживания, которая помогает персоналу по эксплуатации и техническому обслуживанию быстро выявлять и решать проблемы.

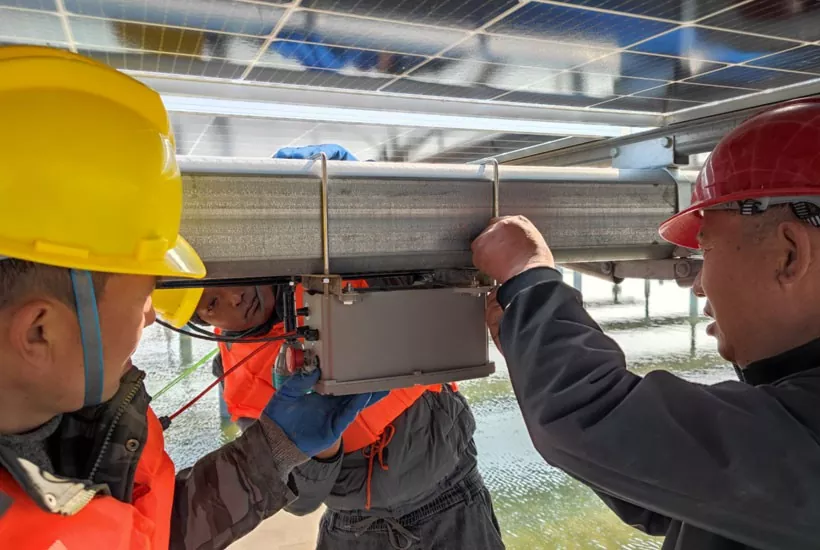

Этап 1: Первоначальная проверка на месте (визуальная проверка, проверка запаха и измерение).

Визуальный осмотр и проверка состояния:Проверьте корпус NCU на предмет повреждений, попадания воды или конденсата. Осмотрите внутренние компоненты на наличие следов подгорания или вздутия конденсаторов. Проверьте индикаторы панели, включая индикаторы питания, связи и неисправности, и обратитесь к руководству по оборудованию, чтобы подтвердить код неисправности.

Проверка физического соединения:Проверьте надежность крепления сетевых кабелей, кабелей RS485 и оптоволоконных разъемов между NCU, главным компьютером и TCU. Отсоедините разъемы и проверьте, не почернели ли или не окислились ли контакты. При необходимости очистите их подходящим чистящим средством, затем снова подсоедините и зафиксируйте.

Тест источника питания:С помощью мультиметра измерьте напряжение питания модуля связи (12 В/24 В постоянного тока) и убедитесь, что оно находится в пределах номинального диапазона с допустимыми колебаниями ±10%. Проверьте, не перегорели ли соответствующие предохранители, и проверьте, нет ли возможных коротких замыканий или рисков перегрузки.

Этап 2: Проверка параметров и конфигурации (проверка, проверка, обновление)

Проверка параметров связи:Обратитесь к руководству по оборудованию, чтобы убедиться, что протокол связи между NCU и платформой мониторинга, такой как Modbus RTU/TCP, а также скорость передачи данных и настройки четности правильно согласованы. Проверьте IP-адрес устройства, адрес станции или адрес узла, чтобы убедиться в отсутствии сетевых конфликтов и правильности топологии сети.

Проверка версии прошивки:Войдите в систему и проверьте текущую версию прошивки NCU. Если существуют известные ошибки или проблемы совместимости, обратитесь к производителю для получения последнего обновления прошивки.

Этап 3: Профессиональное тестирование и проверка замены (отправка, получение, замена)

Тест канала передачи данных:Используйте инструмент отладки последовательного порта, чтобы отправить тестовые команды в NCU и проверить, возвращает ли он обычный поток шестнадцатеричных данных. Оценка результата: Искаженные данные или ответ «все FF» обычно указывают на проблему физического соединения или помех. Данные, которые получены, но не могут быть декодированы, обычно указывают на проблему с конфигурацией протокола.

Проверка перекрестной замены:Если вышеуказанные проверки прошли нормально, замените подозрительный коммуникационный модуль или материнскую плату NCU на заведомо рабочий блок той же модели. Если связь восстанавливается после замены, оригинальное оборудование считается неисправным и должно быть возвращено на завод для ремонта или утилизировано.

Этап 4: Оценка окружающей среды и помех (предотвращение, обнаружение, измерение)

Проверка электромагнитных помех:Убедитесь, что экран кабеля связи правильно заземлен и что кабели связи не проложены рядом с высоковольтными линиями электропередачи. Для связи RS485 убедитесь, что провода A/B подключены правильно и что на обоих концах шины установлены согласующие резисторы сопротивлением 120 Ом.

Проверка защиты окружающей среды:Проверьте, не состарились ли уплотнительные ленты корпуса, чтобы предотвратить возникновение небольших коротких замыканий на печатной плате из-за конденсата. Убедитесь, что рабочая температура остается в пределах промышленного диапазона, чтобы избежать отключений, вызванных высокими или низкими температурами.

Этап 5: Обработка и запись обновлений

Поддержка производителя:Если проблема остается нерешенной после первых четырех этапов, запишите все подробности неисправности, включая состояние индикатора, коды ошибок и тестовые сообщения. Свяжитесь со службой технической поддержки производителя для проверки и ремонта на уровне чипа.

Документация по заказу:Заполните форму регистрации неисправностей NCU, указав этапы проверки, модель запасной части и окончательное решение. Загрузите запись на интеллектуальную платформу O&M для хранения.

Распространенные неисправности и решения

Проблема 1: NCU не может подключиться к SCADA

Причины: Аномалия сети, неправильная конфигурация IP, несоответствие протокола, сбой модуля связи.

Методы проверки: проверьте сетевые порты, оптоволокно и состояние сети; проверить параметры сети; проверьте настройки протокола (например, Modbus); проверить состояние оборудования.

Проблема 2. Некоторые TCU отключены от сети.

Возможные причины: неисправность линии RS485, конфликт адресов, слишком большое расстояние связи, неправильная конфигурация терминального резистора.

Корректирующие действия: проверьте линии связи, проверьте адреса устройств и проверьте качество связи.

Проблема 3. NCU часто перезагружается.

Возможные причины: Нестабильное электропитание, чрезмерная температура, аномалия программного обеспечения.

Рекомендации: Проверьте напряжение питания, просмотрите журналы работы и обратитесь в техническую поддержку производителя.

Умная поддержка эксплуатации и технического обслуживания

NCU компании Suzhou Ruitai использует встроенную интеллектуальную диагностику и стандартизированные процедуры устранения неполадок, что позволяет сократить время диагностики неисправностей с дней до минут.

В сочетании с программным обеспечением для удаленной эксплуатации и технического обслуживания оно позволяет персоналу по эксплуатации и техническому обслуживанию выполнять удаленный ввод в эксплуатацию и обновлять встроенное ПО без частых посещений объекта, сокращая затраты на эксплуатацию и техническое обслуживание вручную и поддерживая безопасную и эффективную работу солнечной электростанции.
