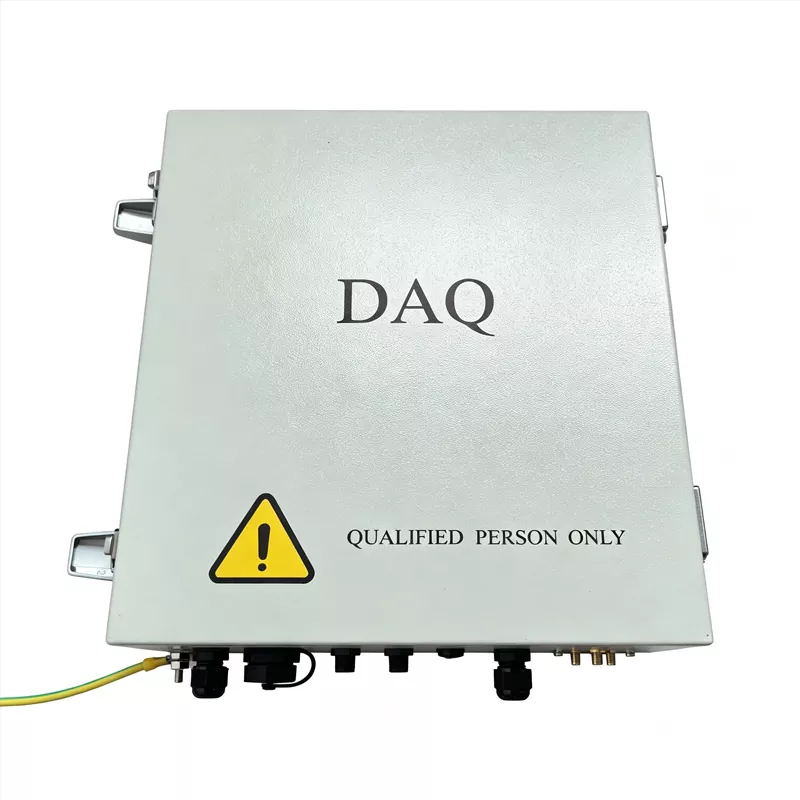

Интеллектуальная солнечная коммуникационная коробка

Ruitai может предложить интеллектуальный солнечный коммуникационный блок для сетей связи и систем слежения за солнечной энергией на крупных солнечных электростанциях. Созданный для суровых внешних условий и сильных электромагнитных помех, он оснащен аппаратным обеспечением промышленного класса, широким диапазоном рабочих температур от -40°C до 85°C, защитой IP65 и устойчивостью к электромагнитной совместимости 4-го уровня.

В дополнение к функциям коммуникационного шлюза NCU служит основным исполнительным блоком для отслеживания солнечной энергии на базе искусственного интеллекта и защиты активов.

Какова основная функция интеллектуального солнечного коммуникационного блока?

В иерархической архитектуре управления фотоэлектрической (PV) электростанцией интеллектуальный солнечный коммуникационный блок (NCU) играет ключевую роль в соединении систем верхнего и нижнего уровня:

Восходящий поток (подключение к системам SCADA/облаку): он передает рабочее состояние оборудования на заданной территории в центральный центр мониторинга завода (систему SCADA) через промышленные оптоволоконные кольцевые сети, Ethernet (Modbus TCP, IEC 60870-5-104) или сети 4G/5G.

Нисходящий поток (подключение к TCU/роботам-уборщикам): NCU централизованно управляет — через беспроводные (например, LoRa, Zigbee) или проводные (RS485) соединения — от десятков до сотен TCU (блоков управления трекером) и полностью автоматизированных фотоэлектрических роботов-уборщиков на территории.

Полная таблица технических характеристик

▷ Характеристические параметры

▷ Функциональные параметры

▷ Общие параметры

Солнечное отслеживание на основе искусственного интеллекта для точного контроля зоны

Интеллектуальный солнечный коммуникационный блок обеспечивает интеллектуальное отслеживание солнечной активности не с помощью одного устройства, а в качестве узла управления на уровне зоны и коммуникационного моста.

Сбор данных в реальном времени:Он подключается к TCU и управляет ими в каждой зоне, собирая данные об угле модуля, выработке электроэнергии, скорости ветра, освещенности и другие микропогодные данные в режиме реального времени.

Контроль отслеживания AI:Алгоритмы искусственного интеллекта анализируют затенение, облачность и другие погодные факторы, чтобы рассчитать оптимальный угол трекера и автоматически отправлять команды, помогая максимизировать захват энергии.

Защита от экстремальных погодных условий:При обнаружении сильного ветра, сильного снегопада или других экстремальных погодных условий NCU может автоматически активировать трехуровневую защиту от ветра, положение защиты от града под большим углом или режим удаления снега одним щелчком мыши для обеспечения безопасности оборудования.

Бесшовное многорежимное переключение:Он поддерживает дистанционное и точное управление через режим SDS, автоматический режим, ручной режим и режим обслуживания.

Архитектура Device-Edge-Cloud с поддержкой нескольких протоколов

NCU работает на пограничном уровне системы. Он эффективно работает с TCU через Zigbee и отправляет данные на платформы SCADA, программное обеспечение для удаленного управления и обслуживания и мобильные приложения. Он поддерживает Modbus, IEC 60870-5-104, MQTT и другие протоколы связи, позволяя преобразовывать локальные данные в форматы, необходимые диспетчерским системам.

NCU обрабатывает данные локально, чтобы снизить нагрузку на облако за счет возможностей периферийных вычислений. Он также включает в себя как аппаратное, так и программное шифрование, а также модуль вертикального шифрования, помогающий обеспечить безопасную передачу данных.

Стандартизированная послепродажная поддержка

После замены модуля NCU его необходимо переконфигурировать в соответствии с системой. Ruitai предлагает комплексное решение по эксплуатации и техническому обслуживанию:

Автоматизированная конфигурация:Параметры конфигурации можно развернуть через мобильное приложение или компьютер, что сокращает ручную работу и риск ошибок.

Точное картографирование и ввод в эксплуатацию:Система отправляет команды угла и сравнивает их с фактическими углами поворота, чтобы точно сопоставить NCU, TCU и массив солнечных батарей.

Обновления прошивки и процедуры безопасности:Обновление последней официальной прошивки одним щелчком мыши помогает решить проблемы совместимости. При всех работах соблюдаются процедуры безопасности, включая использование изолированных инструментов. После замены функция «Автопоиск» интеллектуальной платформы O&M подтверждает подключение модуля.

Часто задаваемые вопросы

Вопрос: Что происходит с трекером, когда интеллектуальный блок солнечной связи теряет питание? Есть ли резервный источник питания?

О: В нем используется встроенная или внешняя резервная литиевая батарея (рекомендуемая емкость ≥ 7 Ач), позволяющая поддерживать работу модуля связи в течение нескольких часов после отключения электроэнергии, обеспечивая возможность приема и выполнения команд аварийного складывания.

Обратите внимание, что батарея питает только системы связи и управления, а не двигатели. Рекомендуется использовать его с солнечной зарядной панелью для непрерывной зарядки аккумулятора, особенно в отдаленных районах, где нет доступа к сети.

Вопрос: Может ли NCU поддерживать удаленное обновление прошивки?

О: Устройства NCU основных брендов поддерживают удаленное обновление OTA (по воздуху), что позволяет развертывать новое встроенное ПО через системы SCADA или облачные платформы без вмешательства на месте. Рекомендуется проверить эту возможность во время выбора продукта, чтобы обеспечить в будущем доступ к оптимизации алгоритма отслеживания, исправлениям ошибок и исправлениям безопасности.

Вопрос: Каков диапазон рабочих температур NCU?

О: NCU Ruitai работает в диапазоне от -40°C до +70°C и имеет степень защиты IP65, что делает его пригодным для экстремальных условий, таких как пустыни с высокими температурами и холодные регионы.

Однако особое внимание требуется в следующих случаях:

Высокотемпературные пустыни: Обеспечьте достаточную теплоотдачу корпуса и избегайте прямых солнечных лучей; при необходимости установите солнцезащитный козырек.

Холодные регионы: Учитывайте низкотемпературные характеристики резервной литиевой батареи и выбирайте модель, рассчитанную на низкие температуры.

Прибрежные районы (соляные брызги): Используйте корпуса из нержавеющей стали или нанесите антикоррозионное покрытие.
