Интеллектуальный многорядный солнечный трекер с субконтроллером

Ruitai имеет собственную фабрику по производству высококачественных интеллектуальных многорядных солнечных трекеров с субконтроллером. Эта система TCU служит интеллектуальным ядром солнечной электростанции.

Он точно управляет двигателем, регулируя угол наклона фотоэлектрических панелей в реальном времени, позволяя системе динамически следить за движением солнца в течение дня и улавливать больше солнечной энергии.

Система дополнительно улучшена за счет встроенного алгоритма нейронной сети, который обеспечивает удаленное обучение в облаке и непрерывную оптимизацию.

По мере изменения условий солнечного света и окружающей среды на объекте TCU может со временем корректировать и улучшать свою стратегию отслеживания, помогая фотоэлектрической станции более эффективно вырабатывать энергию.

Технические характеристики продукта

1. Интеграция оборудования и программного обеспечения

Интеллектуальный многорядный солнечный трекер с субконтроллером поддерживает питание как переменного, так и постоянного тока и оснащен резервной литиевой батареей высокой емкости, обеспечивающей стабильное управление ядром даже ночью или в суровых погодных условиях.

Благодаря передовым интеллектуальным алгоритмам отслеживания и высокоточной технологии 3D-моделирования система может эффективно снизить потери в тенях, вызванные сложным рельефом, и улучшить общее выработку энергии.

Вместе с поддерживающим мобильным приложением Ruitai и платформой SCADA система обеспечивает полное цифровое управление процессом, от быстрой установки до удаленного управления и обслуживания.

2. Механизм защиты безопасности

В условиях сильного ветра система использует наш TCU, а NCU может автоматически регулировать фотоэлектрические панели в безопасное параллельное положение, снижая ветровую нагрузку и защищая конструкцию трекера.

В определенных ситуациях он также может идентифицировать независимые ряды трекеров, на которые не влияет ветер, что позволяет им продолжать безопасно вырабатывать электроэнергию.

Каждый NCU может также функционировать как микрометеостанция, обеспечивая ступенчатую защиту и отказоустойчивость в экстремальных погодных условиях, таких как сильный ветер, сильный снегопад и наводнение.

Система спроектирована с разделением высокого и низкого напряжения, встроенной электрической защитой и двухуровневым программным и аппаратным шифрованием, что помогает обеспечить безопасность персонала, оборудования и данных.

Параметры системы

Механические параметры

Электрические параметры

Руководство по установке TCU

1. Механическая установка

● Установите кронштейн:Установите монтажный кронштейн или корпус оборудования в отведенном месте. Обеспечьте надежное крепление во избежание ослабления из-за вибрации и оставьте достаточно места для обслуживания.

● Установите TCU:Закрепите TCU (интеллектуальный субконтроллер для многорядных солнечных трекеров) в правильной ориентации с помощью прилагаемых крепежных винтов.

2. Электрические соединения

● Источник питания:Подключите вход питания постоянного тока и защитное заземление (PE). Обеспечьте правильную полярность (не меняйте местами положительные и отрицательные клеммы) и убедитесь, что клеммные соединения надежны.

● Подключение двигателя:TCU → Драйвер двигателя → Приводной двигатель → Вращение трекера

● Подключение датчика:Подключите датчики наклона, датчики положения и датчики скорости ветра в соответствии со спецификациями проекта.

3. Коммуникационные соединения

● Стандартная архитектура:Солнечный трекер → TCU → NCU → Система SCADA

● Интерфейсы связи включают в себя:

RS485: общий метод полевой связи.

CAN-шина: связь с внутренним устройством управления

Ethernet: высокоскоростная передача данных

Беспроводная связь: для специализированных проектов.

4. Настройка параметров и ввод в эксплуатацию

● Установите основные параметры:Проецируйте широту/долготу, настройки времени, режим отслеживания и предельные углы.

● Проверка работы двигателя:Проверьте работу вперед и назад, а также максимальные/минимальные углы; проверьте правильность направления движения трекера.

● Калибровка угла:Совместите фактический угол с углом, сообщенным системой, используя обратную связь по положению и данные датчика наклона.

● Проверка связи:Проверьте связь между TCU и NCU, включая загрузку данных, обратную связь о состоянии и уведомления о тревогах.

Проводная и беспроводная связь: сравнение методов связи TCU

Интеллектуальный многорядный солнечный трекер Ruitai с субконтроллерами поддерживает различные методы связи. Мы рекомендуем следующее:

Для солнечных электростанций, расположенных на равнинной местности, отдайте предпочтение проводному решению RS485; для сложных сред развертывания, таких как горные или плавучие площадки, можно рассмотреть возможность использования беспроводных решений при условии, что тщательно проведено тестирование покрытия сигнала.

Тип продукта

Чтобы удовлетворить различные требования проекта, Ruitai предлагает гибкую матрицу продуктов для различных конфигураций систем отслеживания.

Для однорядных приложений с одним приводом мы предлагаем две модели: RT-TK-SP-V1 с питанием от постоянного тока и RT-TK-EP-V1 с питанием от переменного тока.

Оба предназначены для работы с двигателями мощностью 300 Вт и обеспечивают стабильное управление стандартными рядами трекеров.

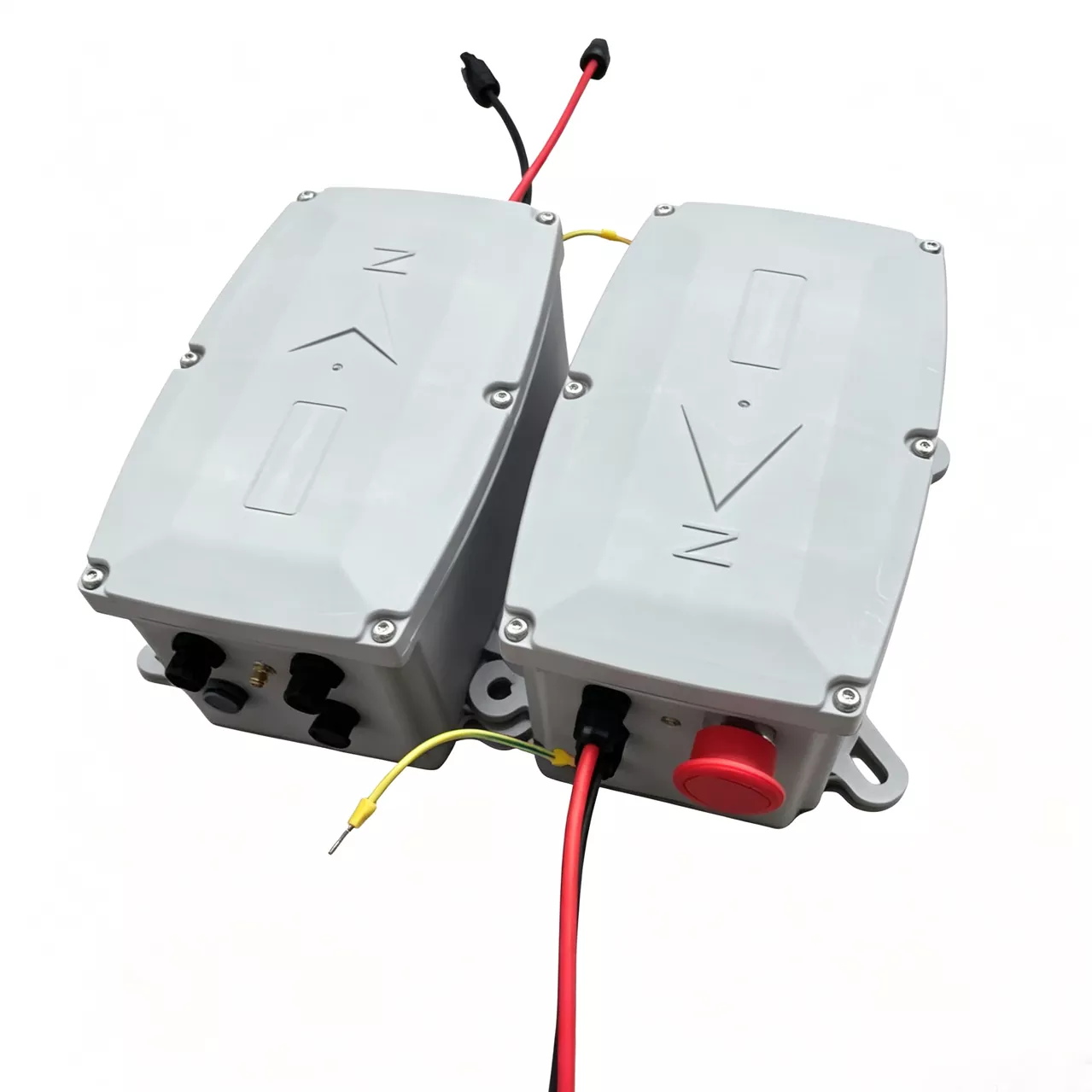

Для крупномасштабных массивов с несколькими рядами и несколькими дисками мы предлагаем комбинированное решение с использованием главного контроллера и субконтроллеров. Эта конфигурация поддерживает двигатели мощностью до 150 Вт и подходит для более сложных проектов.

Независимо от того, использует ли система вход постоянного тока или подключение к сети переменного тока, решение управления Ruitai можно гибко адаптировать к различным условиям площадки и потребностям проекта.

Сертификация и гарантия качества

Наши интеллектуальные многорядные солнечные трекеры с субконтроллером строго соответствуют ведущим международным и отечественным стандартам. Они получили сертификат системы управления качеством ISO 9001, сертификат безопасности CE и проверку стандартов безопасности от HTW, международной организации по испытаниям и инспекциям.

Кроме того, системное программное обеспечение также получило Свидетельство о регистрации авторских прав на компьютерное программное обеспечение Национальной администрации авторских прав Китайской Народной Республики.

Выбор продукции Ruitai TCU означает выбор совместимого, надежного и эффективного решения управления для будущего производства солнечной энергии.
